Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

18 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/05/2025
Fecha de medición final: 18/05/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • El voltaje promedio RMS se mantuvo dentro de los límites recomendados de ±5%, durante todo el periodo de medición, es un voltaje muy robusto que no presentó ninguna variación de consideración fuera de estos límites.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, siendo los máximos de 0.40% y 4.6% para el voltaje y la corriente respectivamente.

Importante

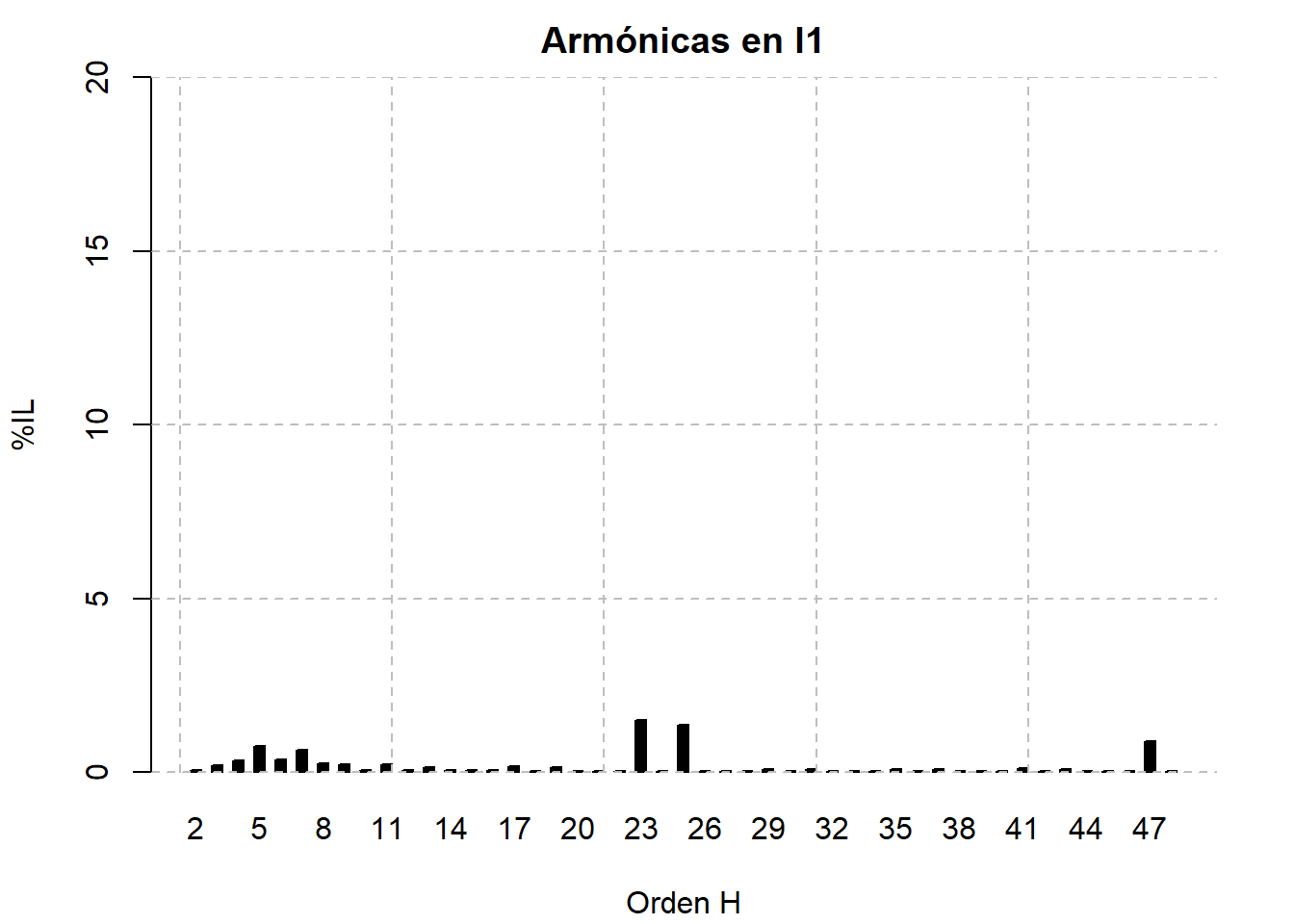

  • El comportamiento de las armónicas de corriente sigue el mismo patrón que el mes anterior, siendo las armónicas de mayor magnitud la 23ª, 25ª y 47ª, inclusive mayores a las armónicas típicas como la 5ª y 7ª, el THD en promedio fue de 4% el cual no es alto.

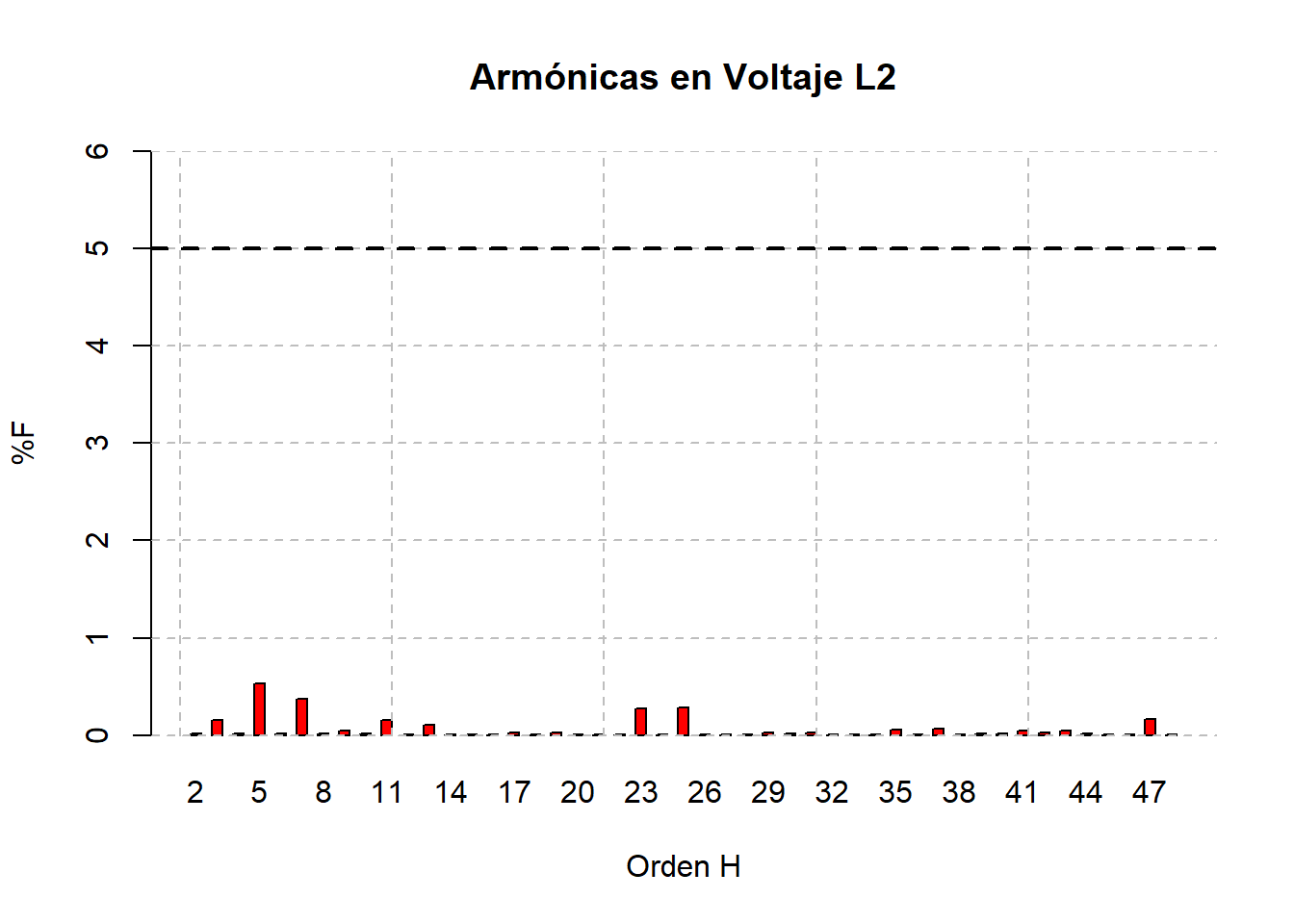

  • Las armónicas de tensión siguen el comportamiento similar al mes anterior, esto es, las armónicas de mayor magnitud son la 5ª, 7ª, 25ª, 23ª, 47ª, 11ª y 13ª. Se recomienda revisar que no exista un problema de resonancia alrededor de la armónica 25ª, dado que esta armónica alta se observa en la corriente.

  • Durante prácticamente todos los días, se tiene periodos de inyección de hasta 1500 kVAr a la red, esta condición se observó desde marzo. Se recomienda revisar la operación de los bancos de capacitores y ajustarlos para que no inyecten potencia reactiva a la red.

Precaución
  • Es muy notoria la inyección de kVAr a la red de suministro, por lo que el factor de potencia cambia de atraso a adelanto durante todo el día, esta operación no es recomendable, puede traer problemas de tensión en la red de baja tensión y la posible resonancia presente en las armónicas alrededor de la 25ª.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114768.46 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.96 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.87 0 - 5 %
THDi % 9.67 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.17 0-0.8 p.u.
Desbalance Dv % 0.33 0 - 2 %
Desbalance Di % 3.16 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,352.73 1,995.61 16,933.86 15,463.43 23,161.81 24,875.57 26,332.86
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,757.70 −320.93 4,045.93 4,051.91 8,348.28 9,567.29 11,233.07
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,401.32 2,042.95 17,533.57 16,152.77 24,142.34 25,971.39 27,224.25
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.74 0.90 0.97 0.96 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.34 0.45 0.61 0.63 0.87 0.96 1.15
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.20 1.59 2.97 3.90 9.67 11.68 15.82
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.15 0.19 0.26 0.26 0.33 0.35 0.40
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.34 0.46 0.71 1.09 3.16 3.92 4.60
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
112,533.01 113,750.07 114,766.78 114,768.46 115,748.83 116,004.45 116,510.43
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
6.36 8.45 83.27 73.40 121.67 130.90 136.81
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.06 0.12 0.12 0.18 0.26 2.83
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.07 0.13 0.13 0.17 0.31 1.24
Factor K
min. p5 p50 mean. p95 p99 max.
1.05 1.13 1.47 2.45 7.61 19.39 43.83

Sección: Potencias

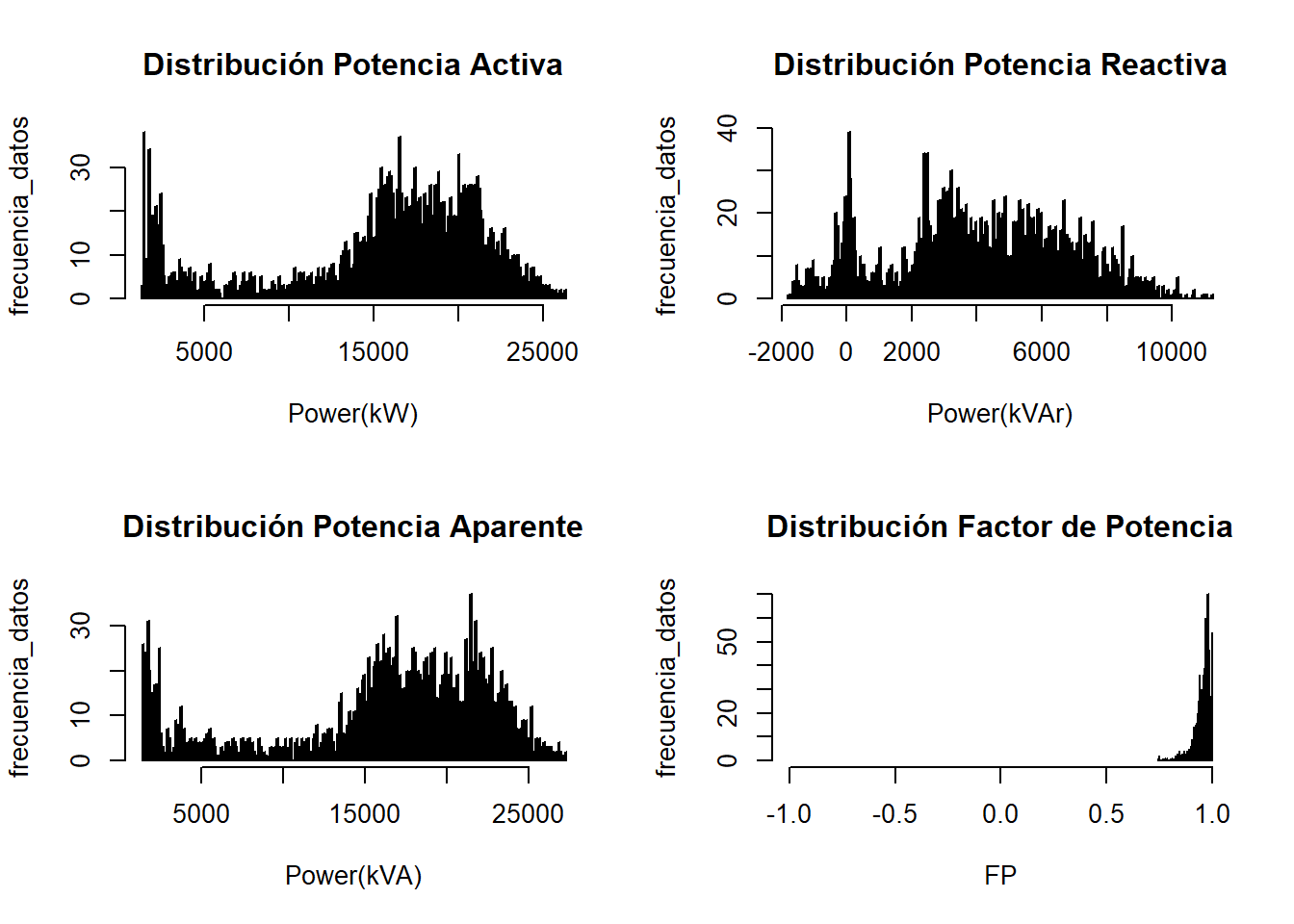

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 1353 Min. :-1758 Min. : 1401 Min. :0.74
1st Qu.:13323 1st Qu.: 2362 1st Qu.:13872 1st Qu.:0.94
Median :16934 Median : 4046 Median :17534 Median :0.97
Mean :15463 Mean : 4052 Mean :16153 Mean :0.96
3rd Qu.:20071 3rd Qu.: 6077 3rd Qu.:21273 3rd Qu.:0.98
Max. :26333 Max. :11233 Max. :27224 Max. :1.00

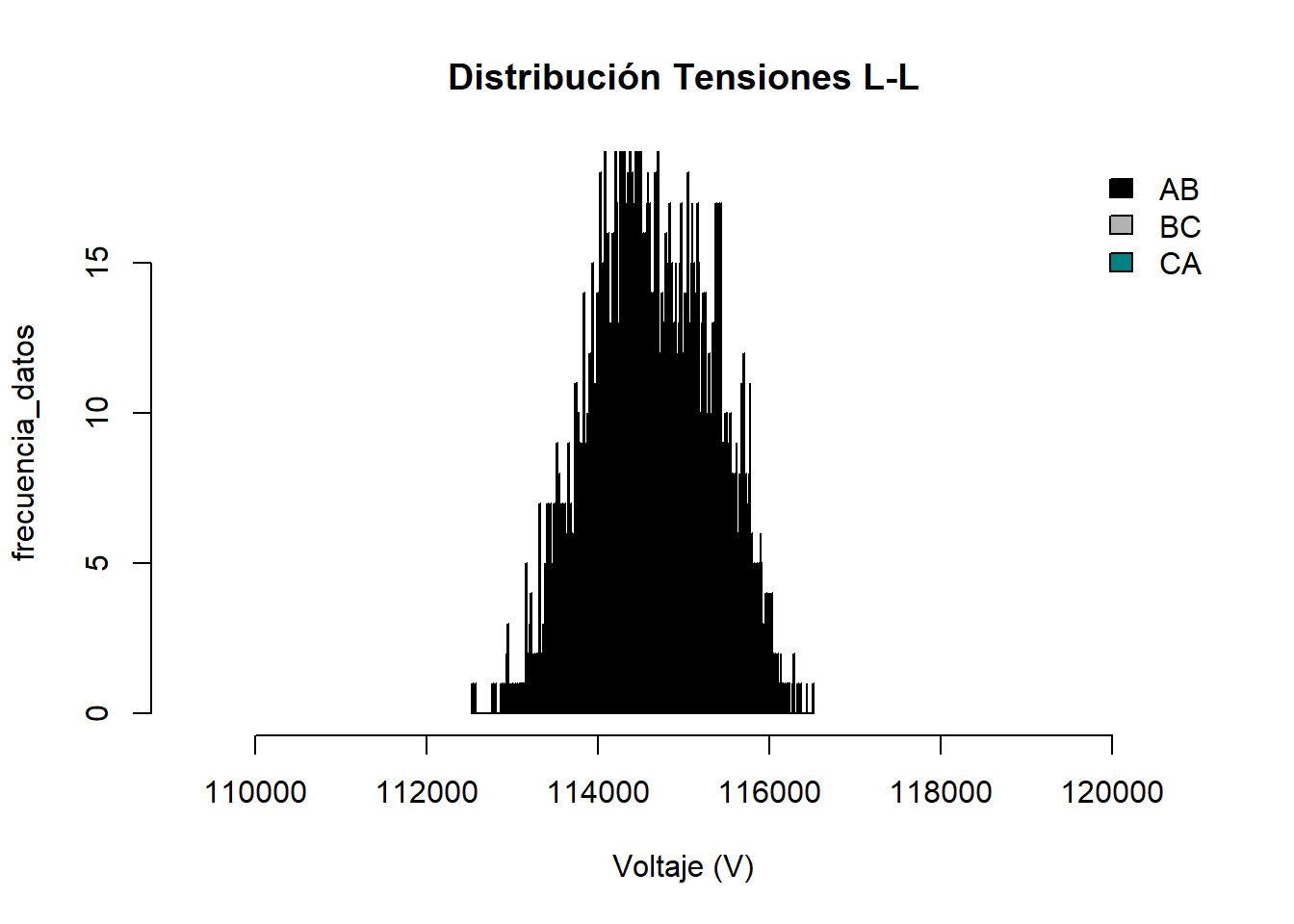

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :112980 Min. :113052 Min. :112533
1st Qu.:114415 1st Qu.:114523 1st Qu.:114130
Median :114806 Median :114887 Median :114541
Mean :114818 Mean :114914 Mean :114574
3rd Qu.:115265 3rd Qu.:115350 3rd Qu.:115052
Max. :116330 Max. :116510 Max. :116233

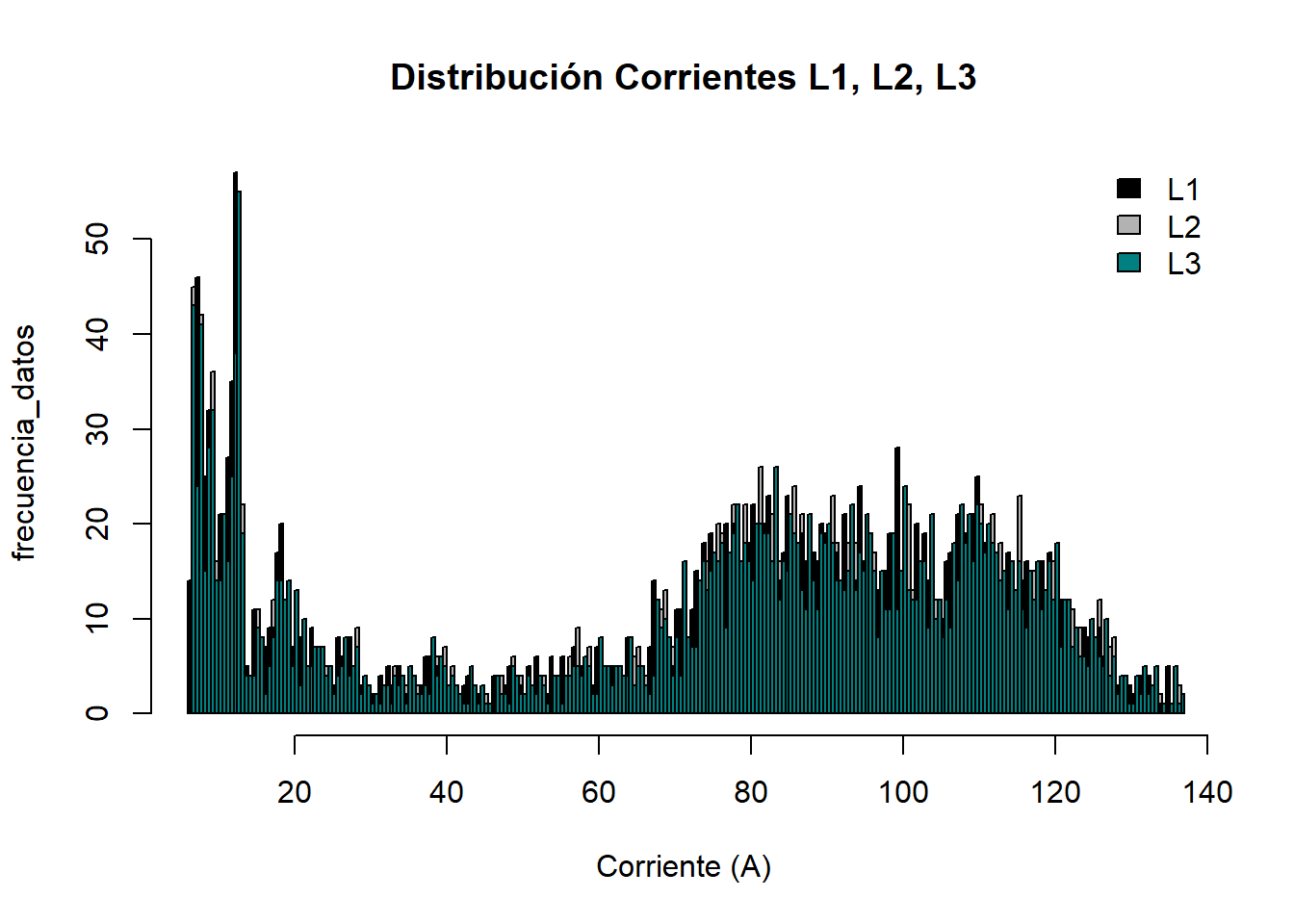

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 6.4 Min. : 6.6 Min. : 6.6
1st Qu.: 37.6 1st Qu.: 38.6 1st Qu.: 38.3
Median : 82.6 Median : 83.5 Median : 83.4
Mean : 72.9 Mean : 73.7 Mean : 73.6
3rd Qu.:103.2 3rd Qu.:104.4 3rd Qu.:104.1
Max. :135.9 Max. :136.7 Max. :136.8

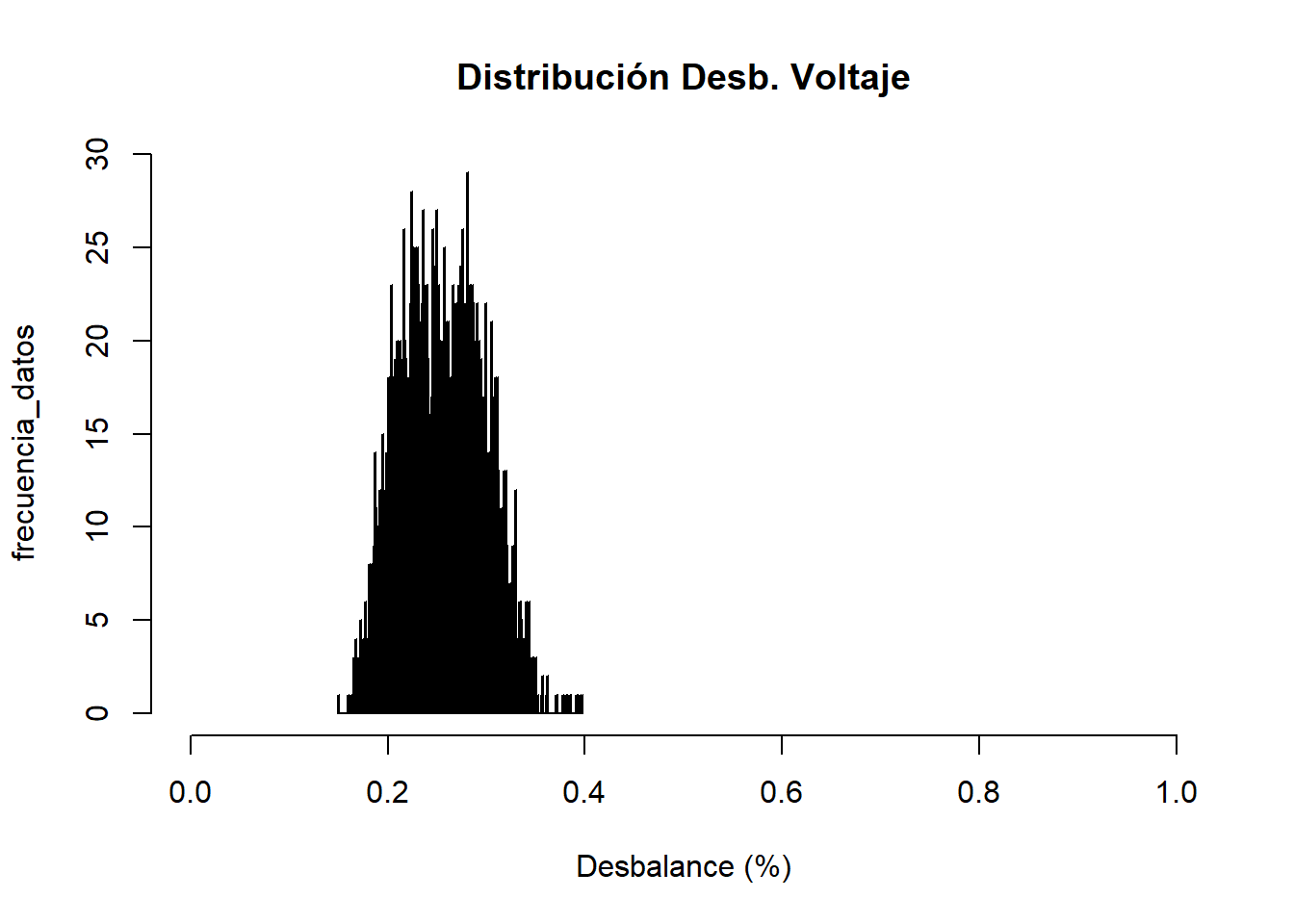

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente

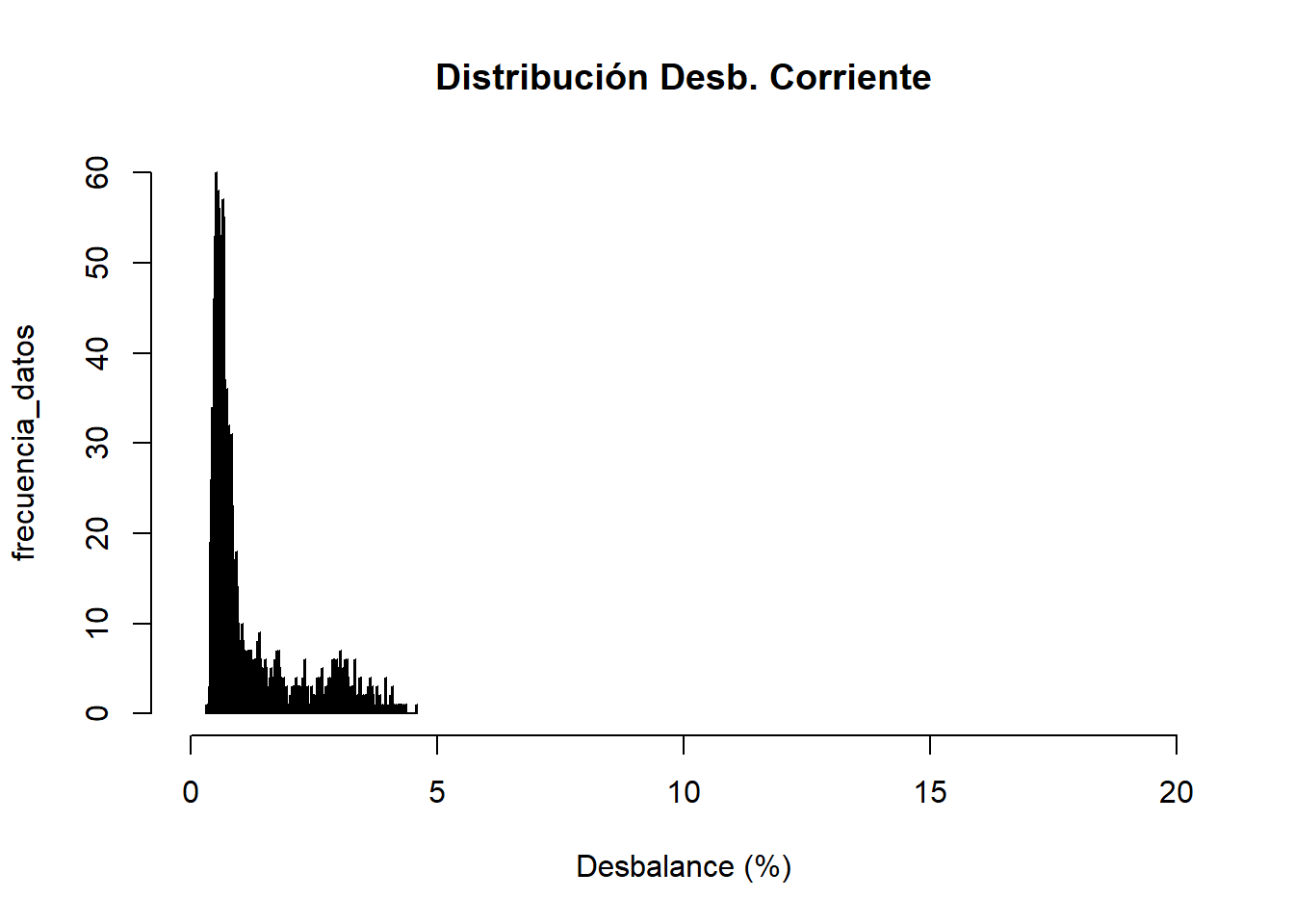

Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.34 Min. :0.15
1st Qu.:0.57 1st Qu.:0.22
Median :0.71 Median :0.26
Mean :1.09 Mean :0.26
3rd Qu.:1.18 3rd Qu.:0.29
Max. :4.60 Max. :0.40

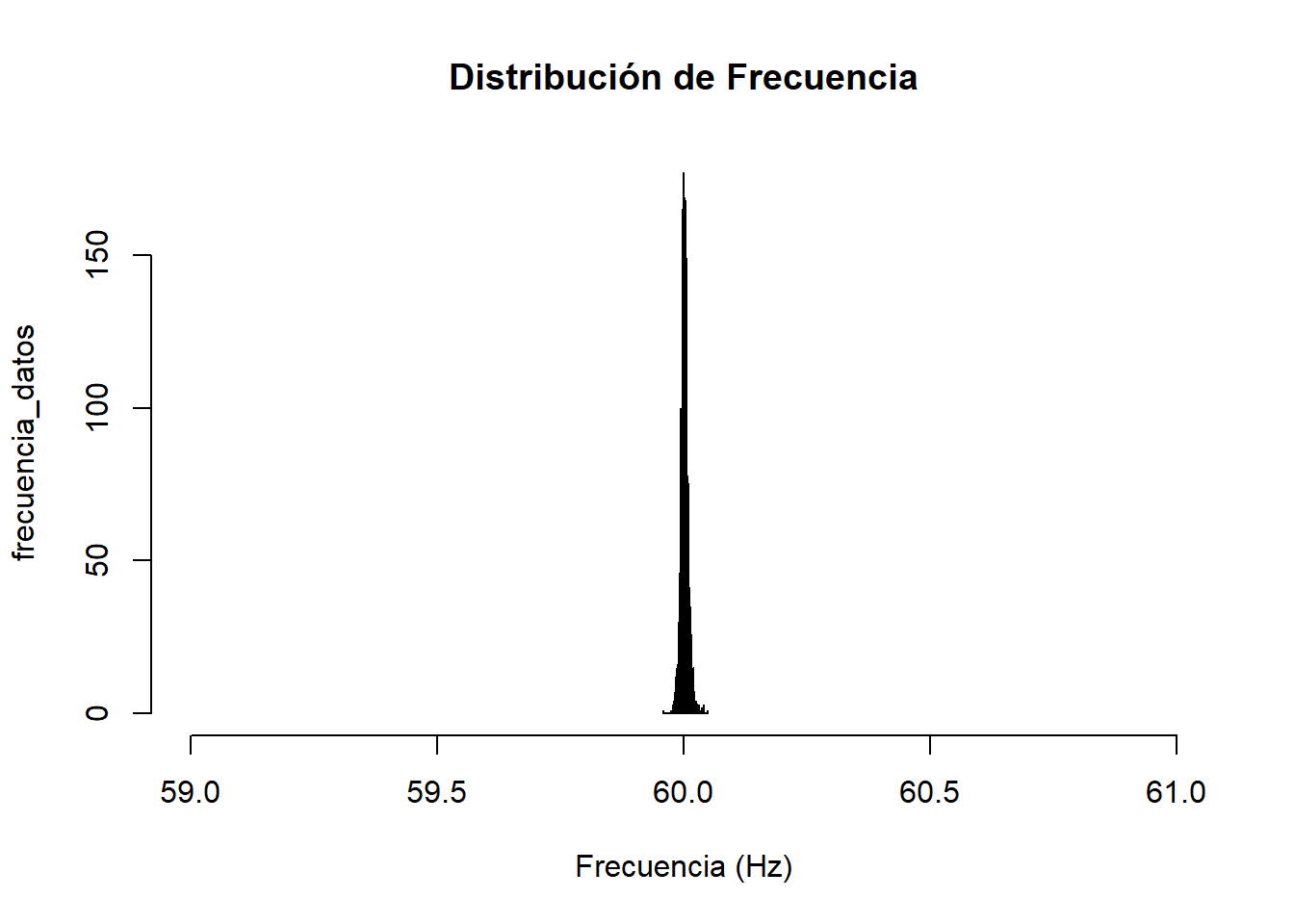

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.96
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

Sección: Flickers

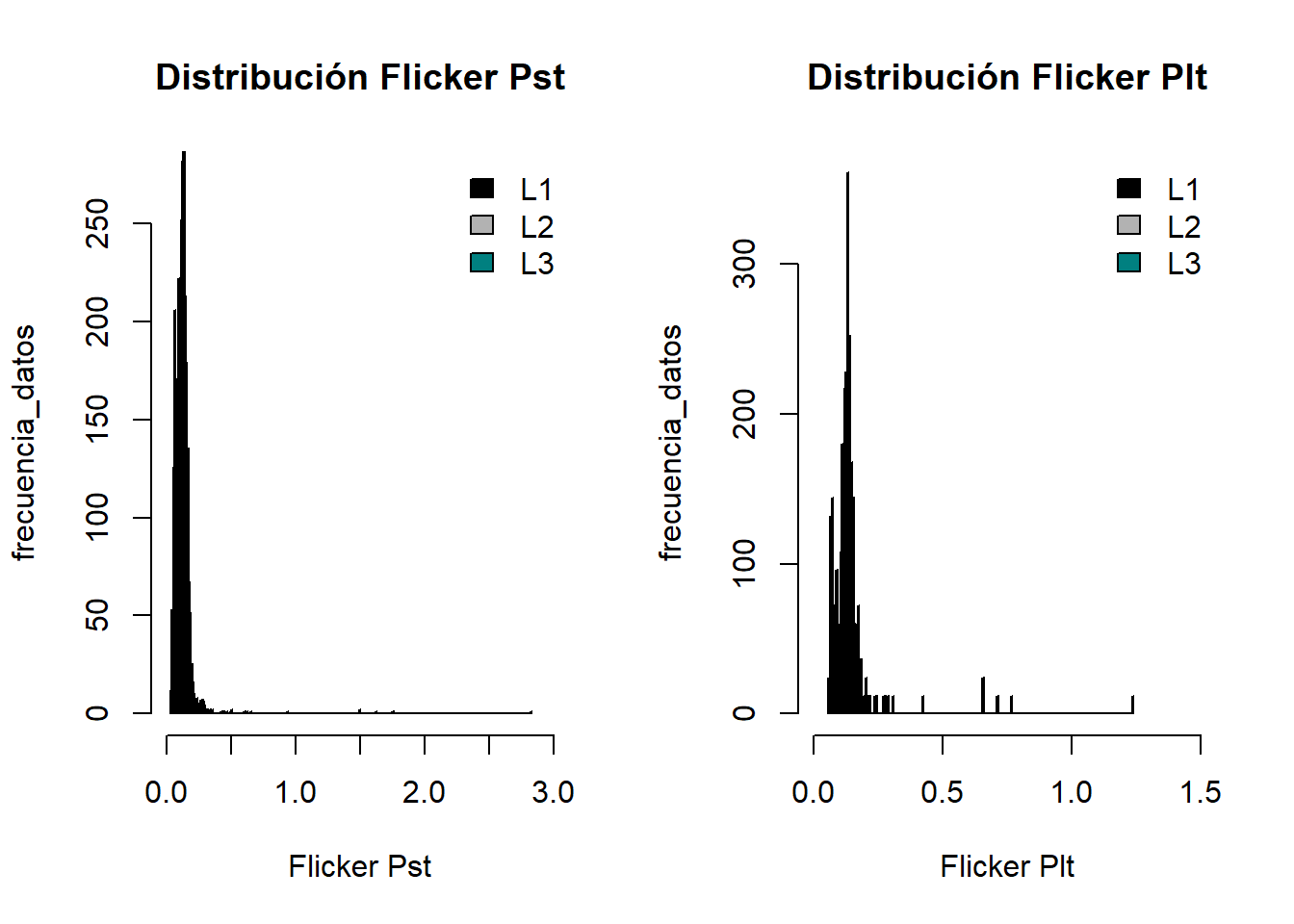

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0370 Min. :0.0350 Min. :0.03800 Min. :0.0600 Min. :0.0560 Min. :0.0620
1st Qu.:0.0880 1st Qu.:0.0860 1st Qu.:0.09025 1st Qu.:0.1130 1st Qu.:0.1110 1st Qu.:0.1130
Median :0.1190 Median :0.1170 Median :0.12100 Median :0.1310 Median :0.1290 Median :0.1320
Mean :0.1197 Mean :0.1175 Mean :0.12192 Mean :0.1312 Mean :0.1299 Mean :0.1371
3rd Qu.:0.1430 3rd Qu.:0.1410 3rd Qu.:0.14400 3rd Qu.:0.1430 3rd Qu.:0.1400 3rd Qu.:0.1460
Max. :1.7540 Max. :2.8270 Max. :1.62800 Max. :0.7690 Max. :1.2360 Max. :0.7140

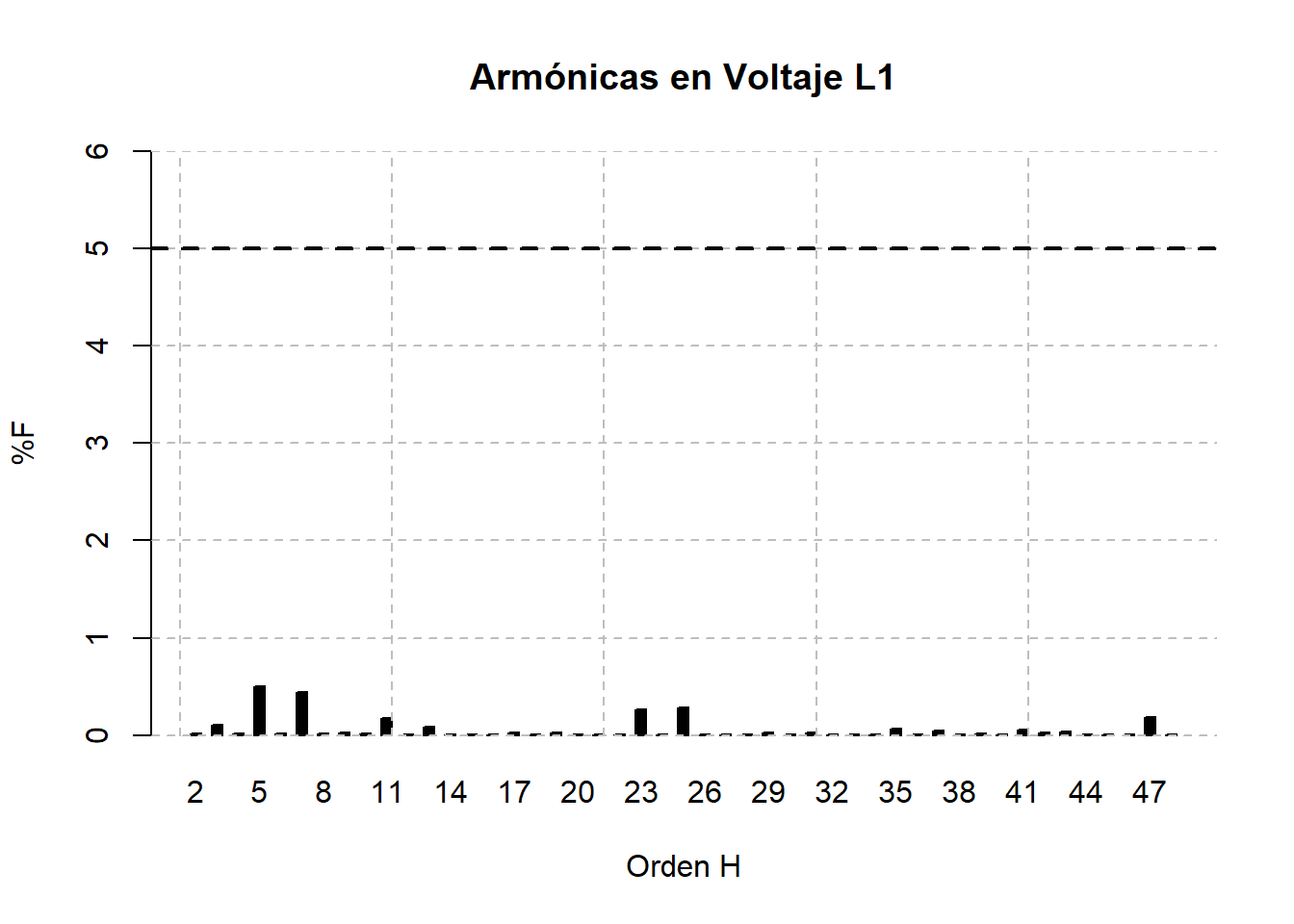

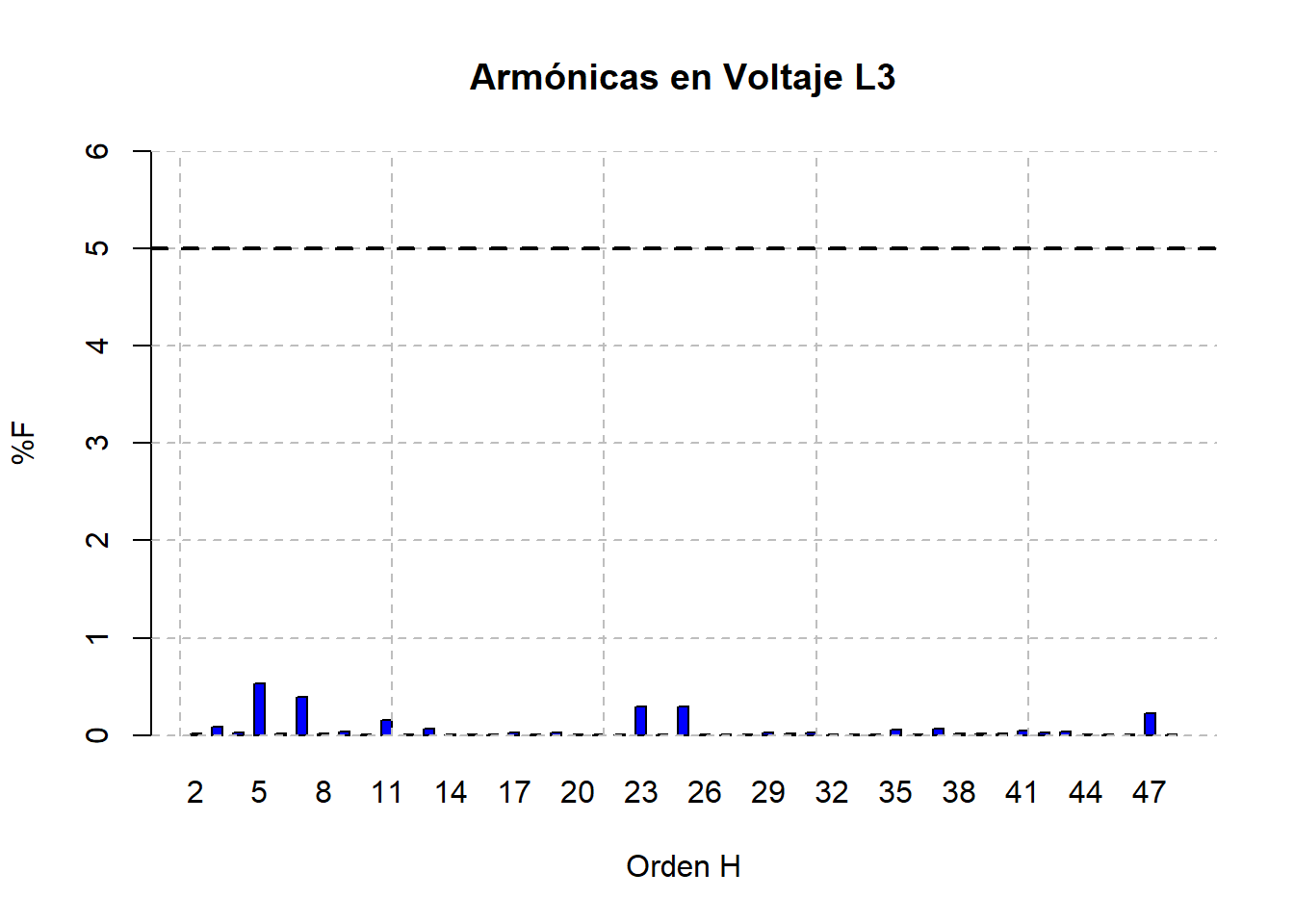

Sección: Armónicas en Voltaje

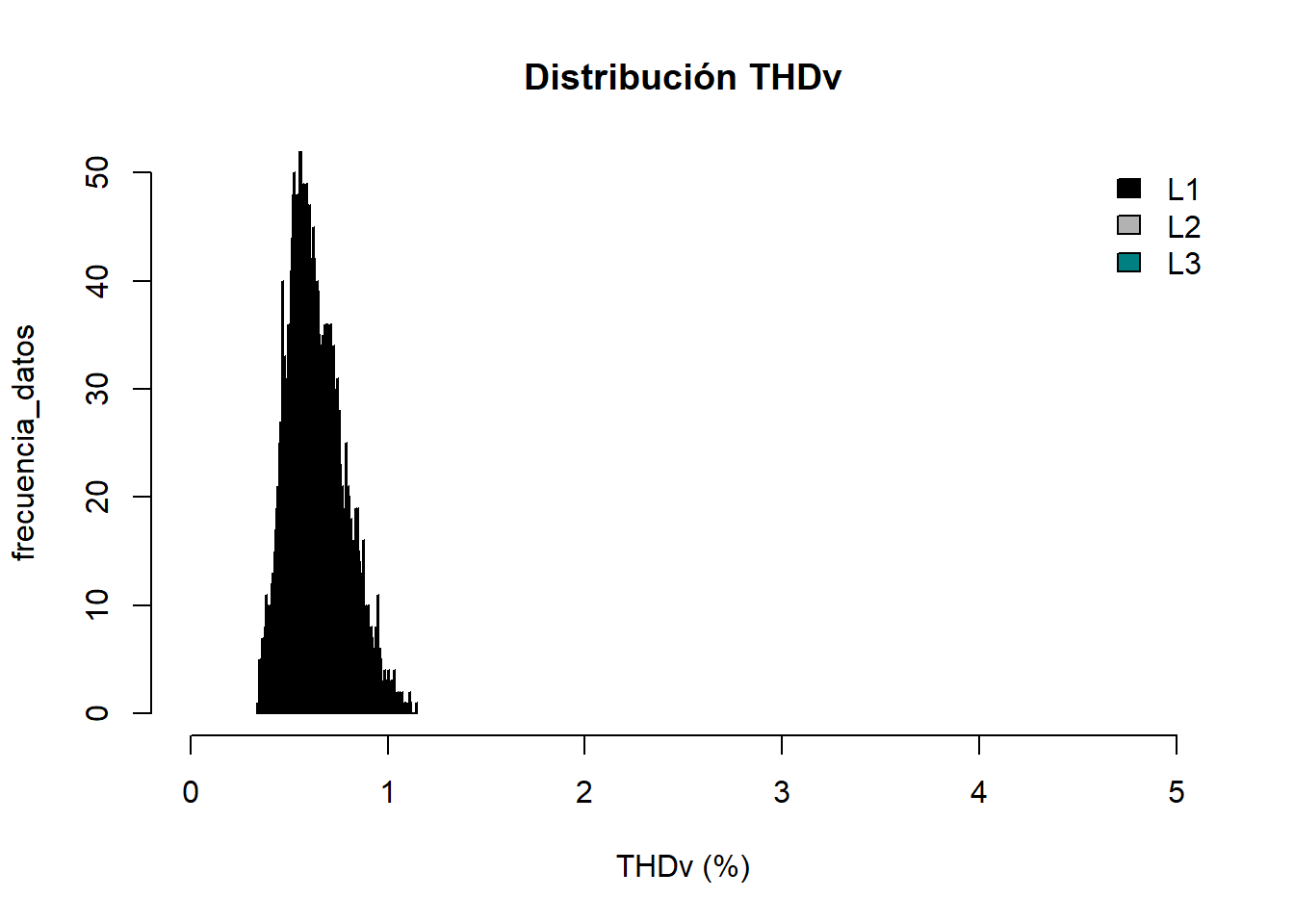

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.36 Min. :0.35 Min. :0.34
1st Qu.:0.53 1st Qu.:0.55 1st Qu.:0.54
Median :0.60 Median :0.62 Median :0.62
Mean :0.62 Mean :0.63 Mean :0.64
3rd Qu.:0.70 3rd Qu.:0.71 3rd Qu.:0.72
Max. :1.02 Max. :1.03 Max. :1.15

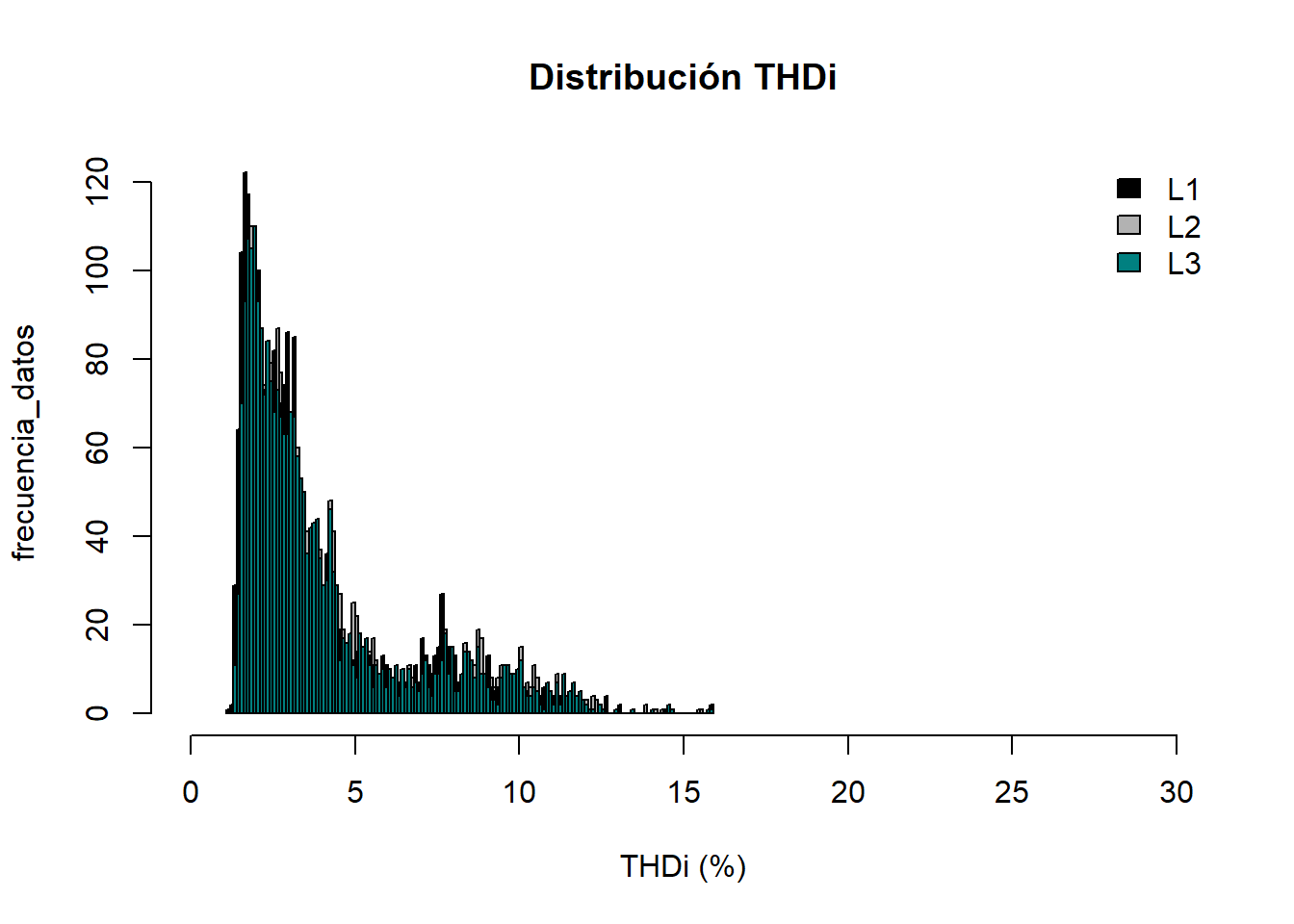

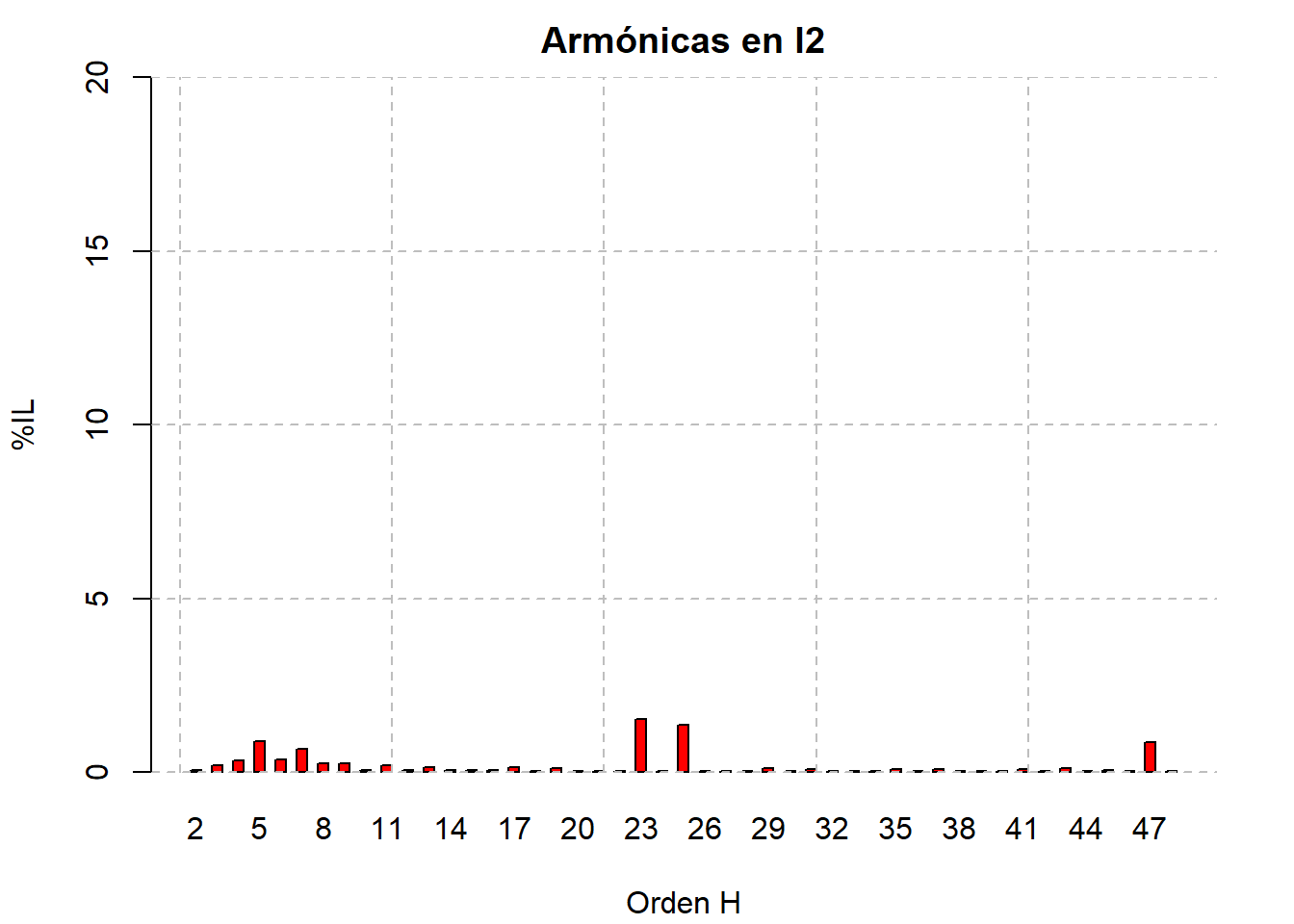

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 1.2 Min. : 1.3 Min. : 1.3
1st Qu.: 2.0 1st Qu.: 2.1 1st Qu.: 2.1
Median : 2.9 Median : 3.0 Median : 3.0
Mean : 3.7 Mean : 4.0 Mean : 4.0
3rd Qu.: 4.4 3rd Qu.: 4.7 3rd Qu.: 4.5
Max. :15.8 Max. :15.6 Max. :15.8

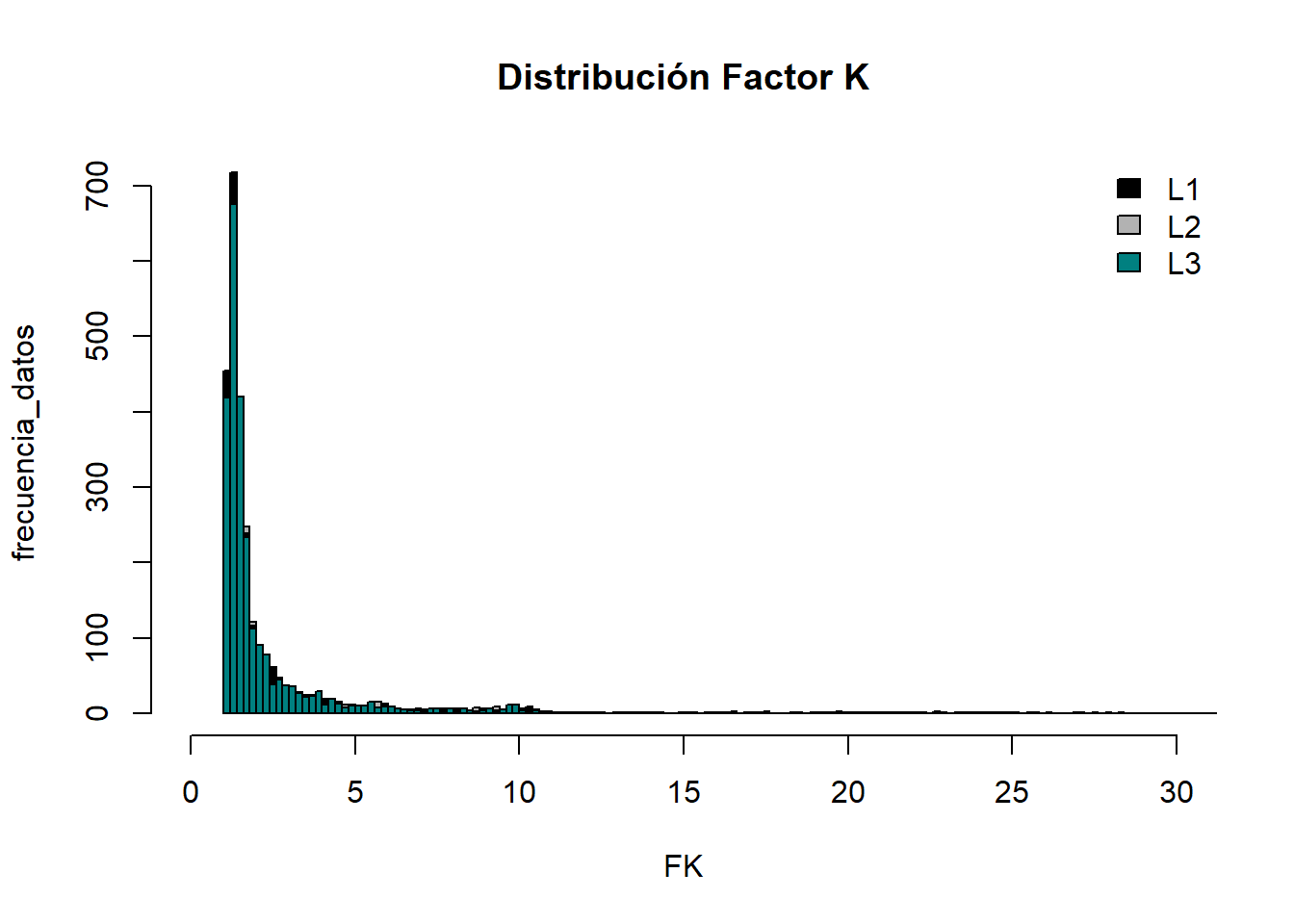

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. : 1.05 Min. : 1.06 Min. : 1.07
1st Qu.: 1.24 1st Qu.: 1.24 1st Qu.: 1.26
Median : 1.45 Median : 1.47 Median : 1.48
Mean : 2.42 Mean : 2.43 Mean : 2.49
3rd Qu.: 2.05 3rd Qu.: 2.07 3rd Qu.: 2.17
Max. :43.78 Max. :42.53 Max. :43.83
